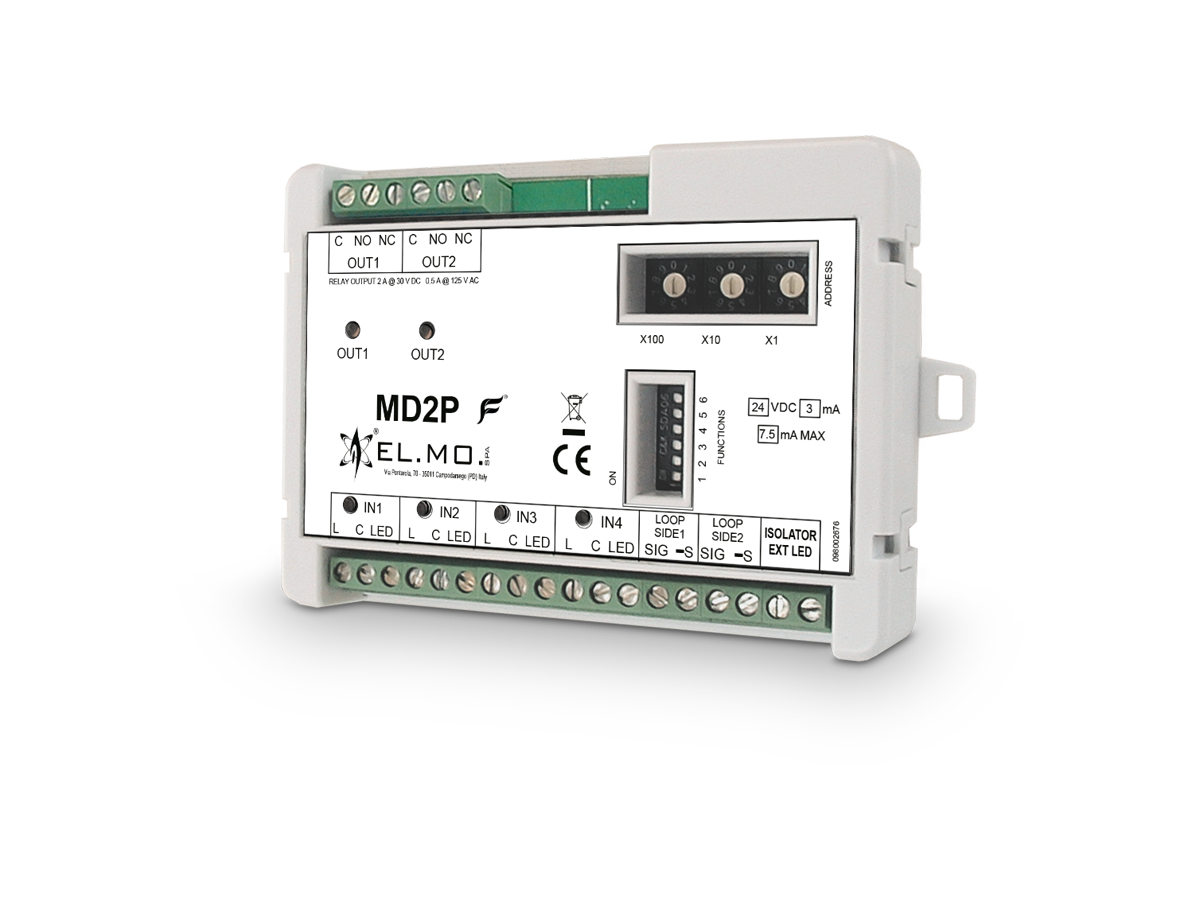

MD2P

Modulo per controllo completo di 2 porte linea FYRA

MD2P è un modulo per loop FYRA dedicato al controllo completo di 2 porte. È dotato, infatti, di 4 ingressi bilanciati e 2 uscite tra loro associati per ricevere segnali da dispositivi o sensori per il controllo di 2 porte o 2 serrande tagliafuoco e per comandare la loro chiusura con i relè di uscita. Per ogni relè di comando in uscita sono gestiti 2 ingressi, che controllano lo stato della porta (un ingresso controlla lo stato di porta aperta, l’altro controlla lo stato di porta chiusa. MD2P integra un isolatore di linea a bordo e 4 LED bicolori che forniscono informazioni circa lo stato degli ingressi e 2 LED bicolori che segnalano lo stato dei relè di uscita. MD2P è dotato di contenitore in materiale plastico adatto anche per l’installazione in scatole da incasso. MD2P è certificato CPR 305/2011 EN 54‑17 e EN 54‑18.

Caratteristiche

Loop	Fyra
Tipologia prodotto	Gestione porte

Dettagli tecnici

Versioni	Default MIIE0MP00800 - MIIE0MC00600
Ingressi	4 ingressi bilanciati
Uscite	2
Indirizzamento	Tramite rotary switch
Morsetti	Uscite a 3 morsetti, a relè bistabili C‑NC‑NA portata 2 A a 30 Vcc
Dimensioni	L 129 × H80 × P 20 mm
Assorbimenti alla tensione di alimentazione	In corto circuito 4,7 mA
	A riposo (linee bilanciate) 3 mA
	In allarme 7,5 mA
Alimentazione	24 Vcc fornita dal loop
Certificazioni	CPR 305/2011 EN 54‑13, EN 54‑17, EN 54‑18
